รูนำศูนย์ DIN 332 และลายกันลื่น DIN 82 สำหรับงานกลึง

รูนำศูนย์และลายกันลื่น เป็นรายละเอียดเล็ก ๆ ในงานออกแบบชิ้นส่วนเครื่องจักร แต่มีผลต่อความแม่นยำ ความแข็งแรง และการใช้งานจริงของชิ้นงานอย่างมาก

ในโปสเตอร์ชุดนี้สรุปเนื้อหาสำคัญเกี่ยวกับมาตรฐาน DIN 332 และ DIN 82 เพื่อให้อ่านเข้าใจง่ายขึ้น เหมาะสำหรับงานออกแบบ งานกลึง งานผลิตชิ้นส่วน และงานตรวจสอบแบบทางวิศวกรรม

เนื้อหาหลักในชุดนี้ประกอบด้วย

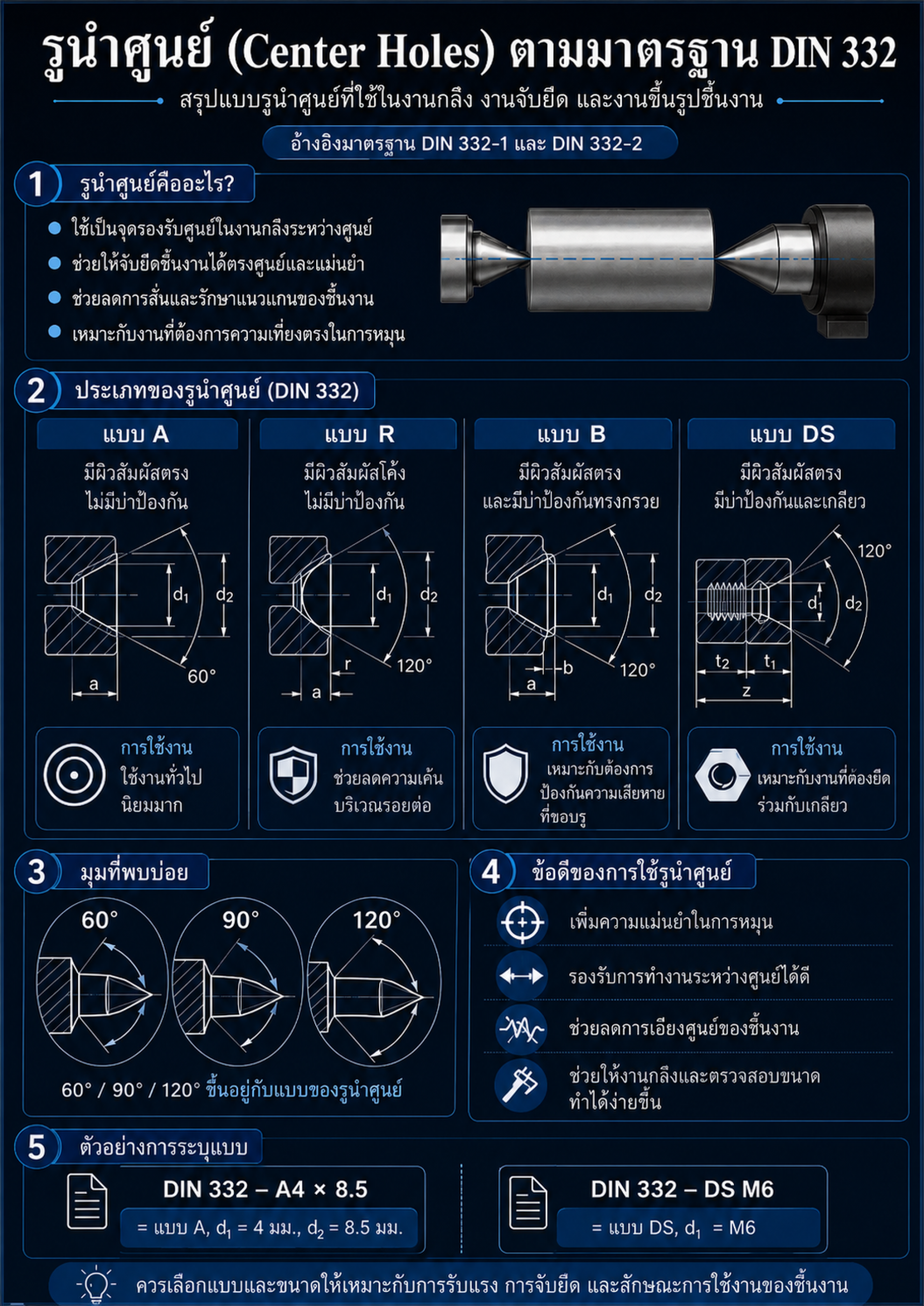

รูนำศูนย์ (Center Holes) ตามมาตรฐาน DIN 332
อธิบายประเภทของรูนำศูนย์ เช่น แบบ A, R, B และ DS พร้อมแนวทางการใช้งานแต่ละแบบ เพื่อช่วยให้การจับยึดและการกลึงชิ้นงานมีความแม่นยำมากขึ้น
มิติสำคัญและตารางเลือกขนาดรูนำศูนย์
สรุปค่ามิติหลัก เช่น d1, d2, a, r, b, d3, d4, d5 และระยะต่าง ๆ ที่ใช้เลือกขนาดรูนำศูนย์ให้เหมาะสมกับลักษณะงานจริง
ลายกันลื่น (Knurling) ตามมาตรฐาน DIN 82
อธิบายชนิดของลายกันลื่น เช่น RAA, RBR, RBL, RGE, RGV, RKE และ RKV พร้อมสูตรและแนวทางเลือกใช้งานให้เหมาะกับชิ้นงาน
การเลือกใช้รูนำศูนย์และลายกันลื่นที่ถูกต้อง จะช่วยเพิ่มความแม่นยำ ลดการสึกหรอ เพิ่มความปลอดภัยในการใช้งาน และทำให้ชิ้นงานมีคุณภาพตรงตามหลักวิศวกรรมมากขึ้น
