JIG AND FIXTURES จิ๊ก ฟิกซ์เจอร์

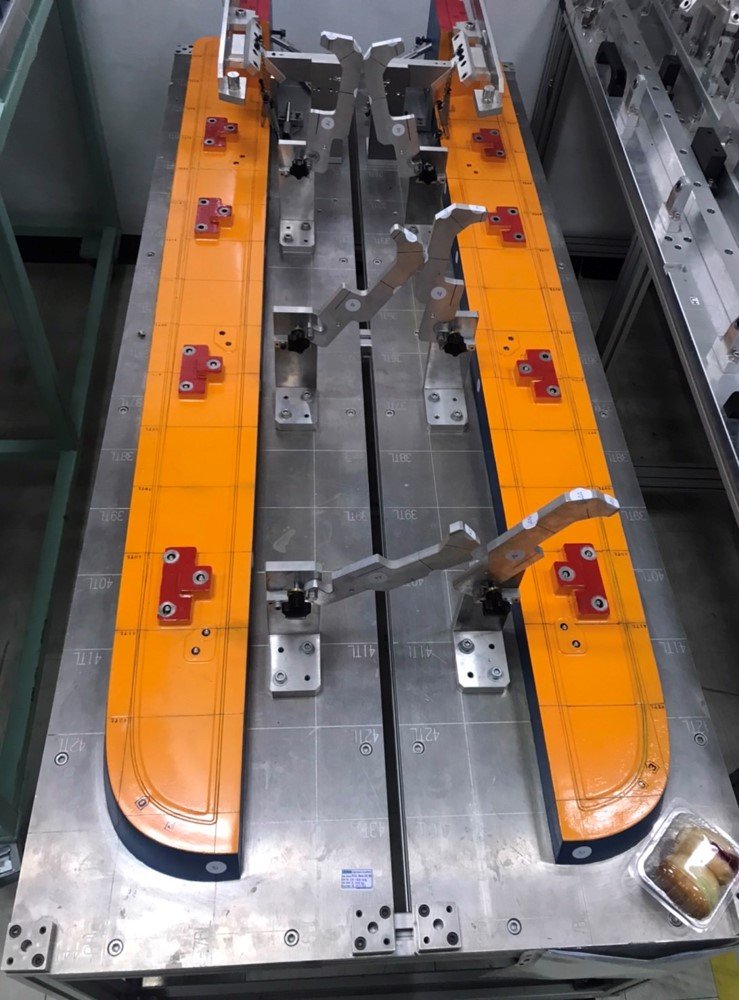

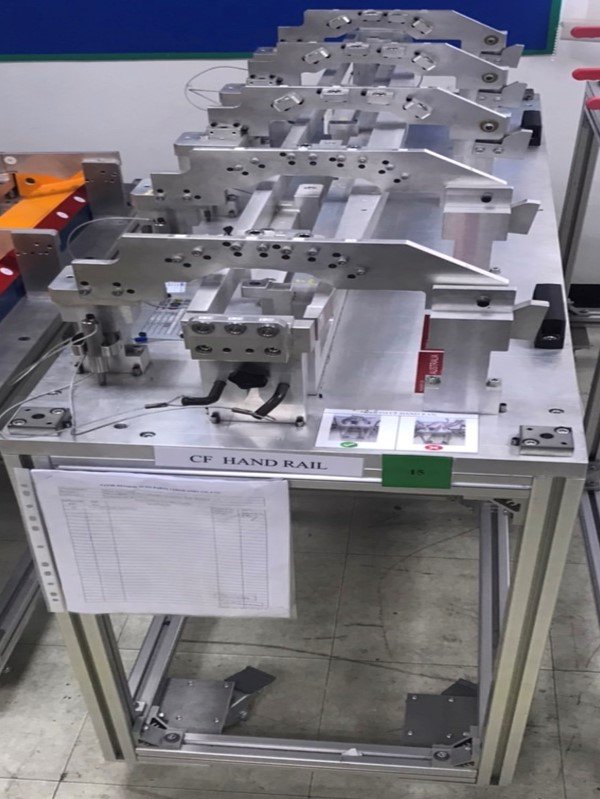

CF ย่อมาจาก Checking Fixture คือเครื่องมือตรวจสอบหรือเครื่องมือวัดชนิดหนึ่ง ที่นำมาใช้ตรวจสอบคุณภาพของชิ้นงาน (ตรวจสอบเพื่อเช็คว่าชิ้นงานมีขนาดที่ถูกต้องตามมาตรฐานที่ได้กำหนดไว้หรือไม่)

CF เป็นอุปกรณ์ที่สร้างขึ้นมาเพื่อตรวจสอบคุณภาพของงานแต่ละชิ้นเป็นพิเศษ ซึ่งจะมีความละเอียดสูงมากจึงมีต้นทุนการผลิตที่สูง ในบางครั้งการออกแบบหรือการสร้างจำเป็นต้องใช้วัสดุที่มีความพิเศษเพื่อให้เหมาะสมกับการใช้งานร่วมกับชิ้นงานที่ต้องการตรวจสอบ

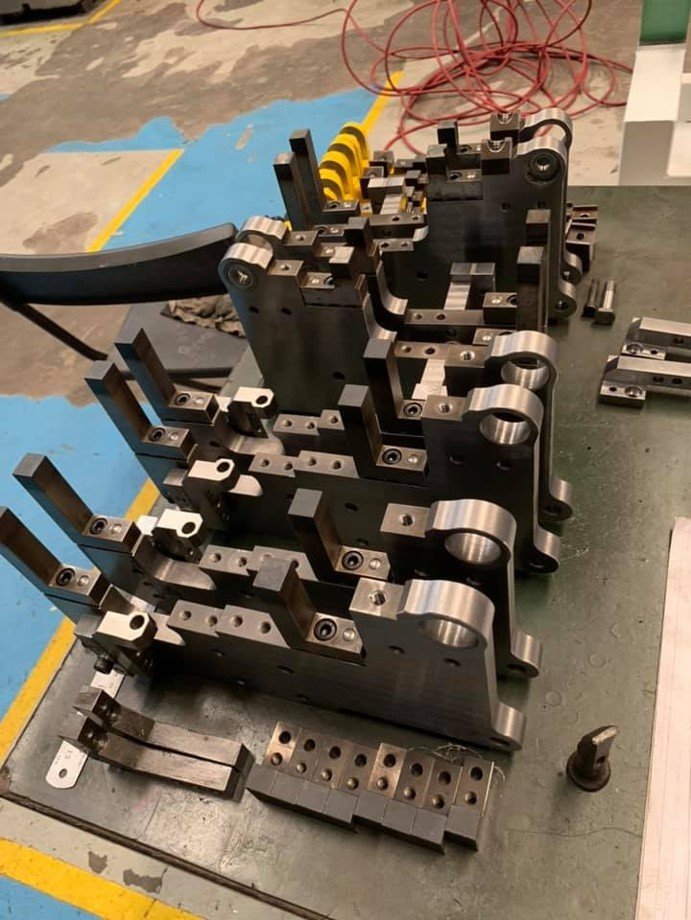

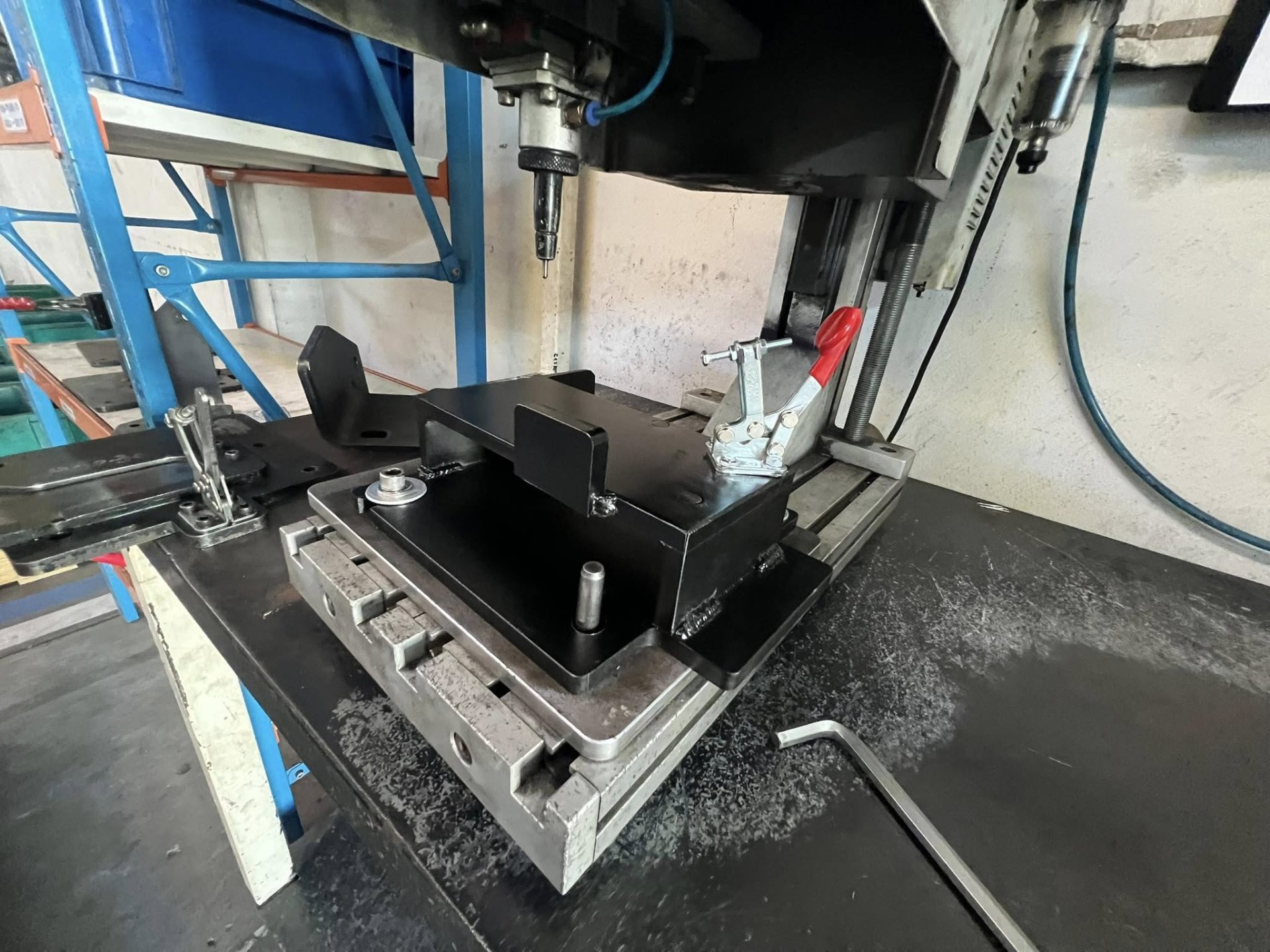

จิ๊ก (Jig) เป็นอุปกรณ์ที่สร้างขึ้นเพื่อกำหนดตำแหน่งการทำงานของชิ้นงาน และทำหน้าที่เป็นตัวนำทิศทางให้กับเครื่องมือตัดอีกด้วย เช่น ตำแหน่งการเจาะ, ตำแหน่งการเดินมีด, ตำแหน่งการประกอบชิ้นส่วน โดยปกติแล้วจิ๊กจะมีปลอกนำทางซึ่งอัดติดแน่นอยู่เสมอ ปลอกนำทางนี้จะทำด้วยเหล็กที่ผ่านการชุบแข็งมาแล้ว และจะเป็นตัวที่ใช้สำหรับนำทางในการเจาะรูของดอกสว่านหรือนำทางเครื่องมือตัดอื่น ๆ

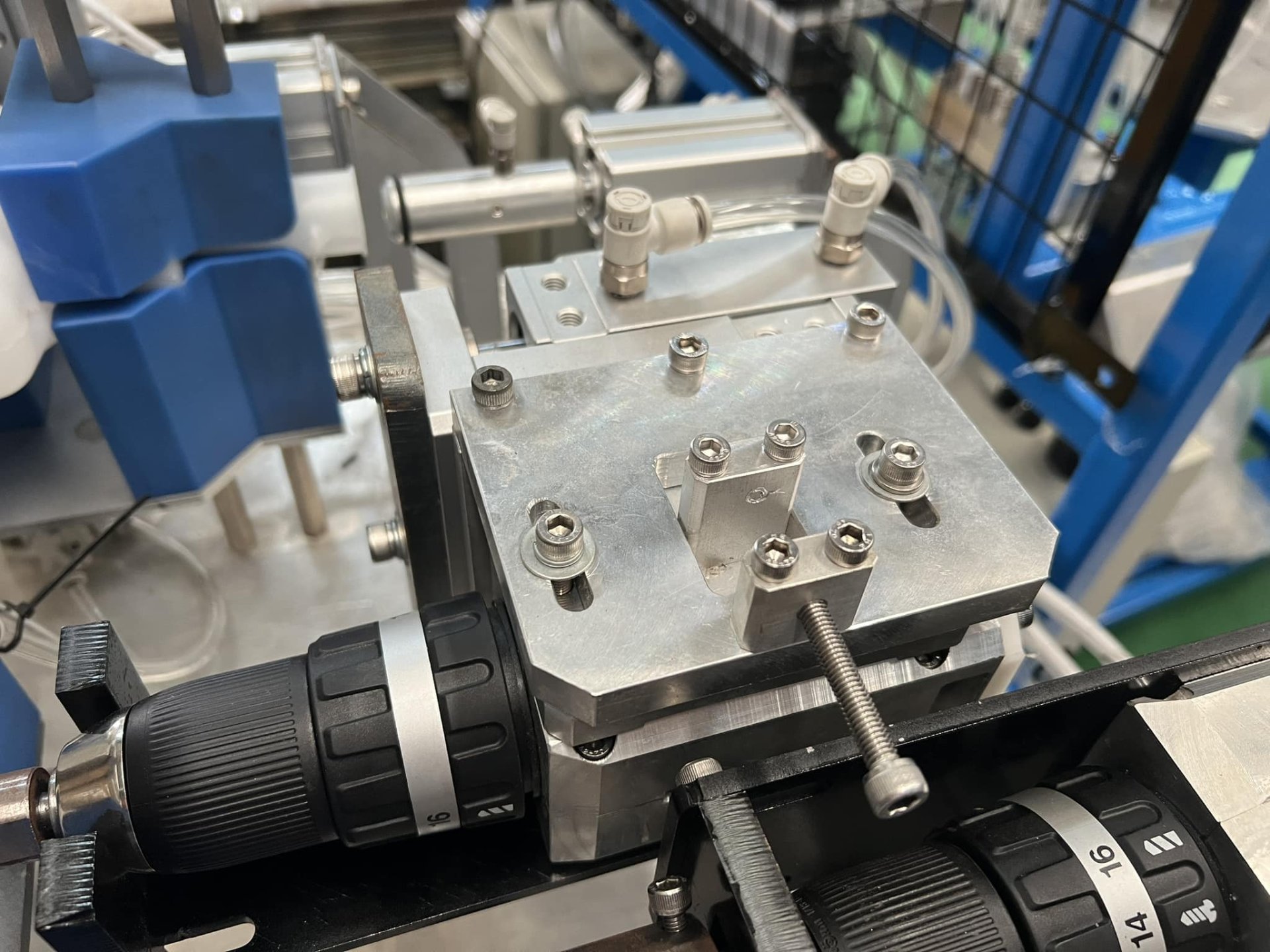

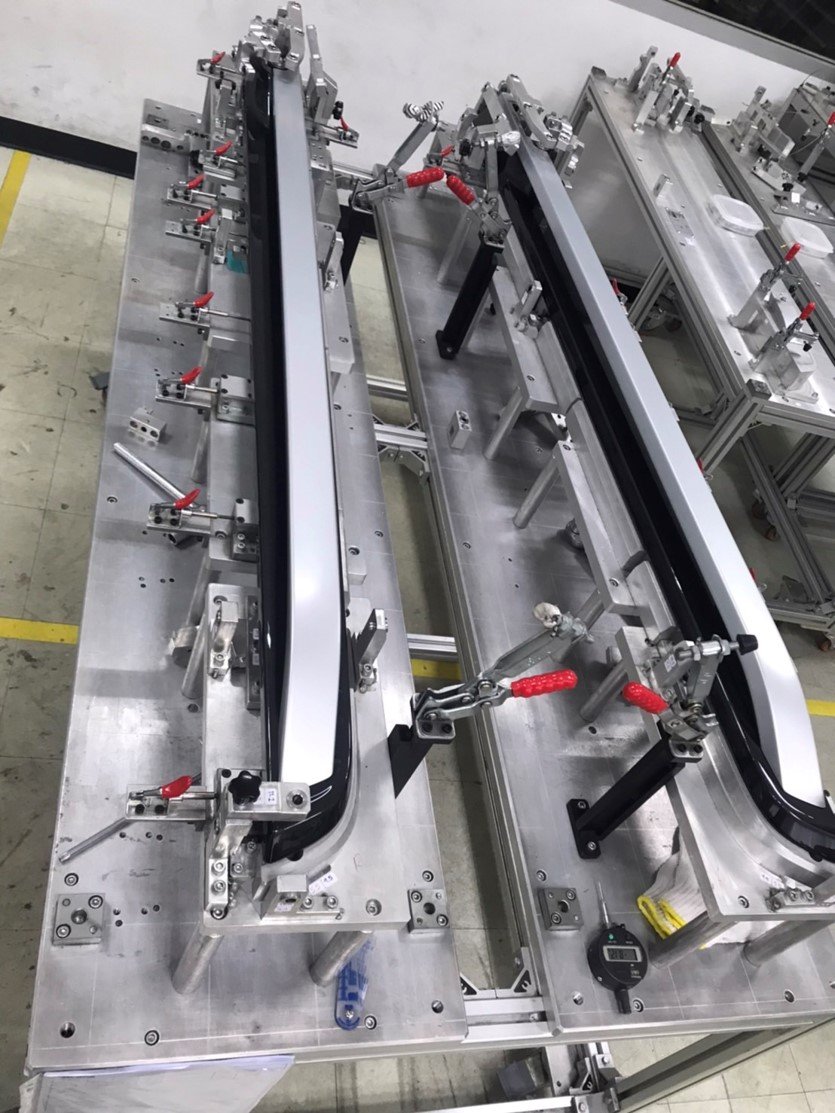

ฟิกเจอร์ (Fixture) อุปกรณ์ที่ออกแบบและสร้างขึ้นมาเพื่อรองรับการทำงานซ้ำๆ บนชิ้นงานแบบเดียวกัน(Pattern) หรือบังคับชิ้นงานให้อยู่ในตำแหน่งที่กำหนดไว้อย่างเทียงตรงเพียงอย่างเดียว เพื่อให้ใช้ร่วมกับเครื่องจักรอื่นๆในกระบวนการต่างๆ เช่น การเชื่อม การเจียร การตัด การขึ้นรูปฯลฯ ตัวอย่างฟิกซ์เจอร์ที่เราคุ้นเคยกันอย่างดีก็คือปากกาจับชิ้นงาน
