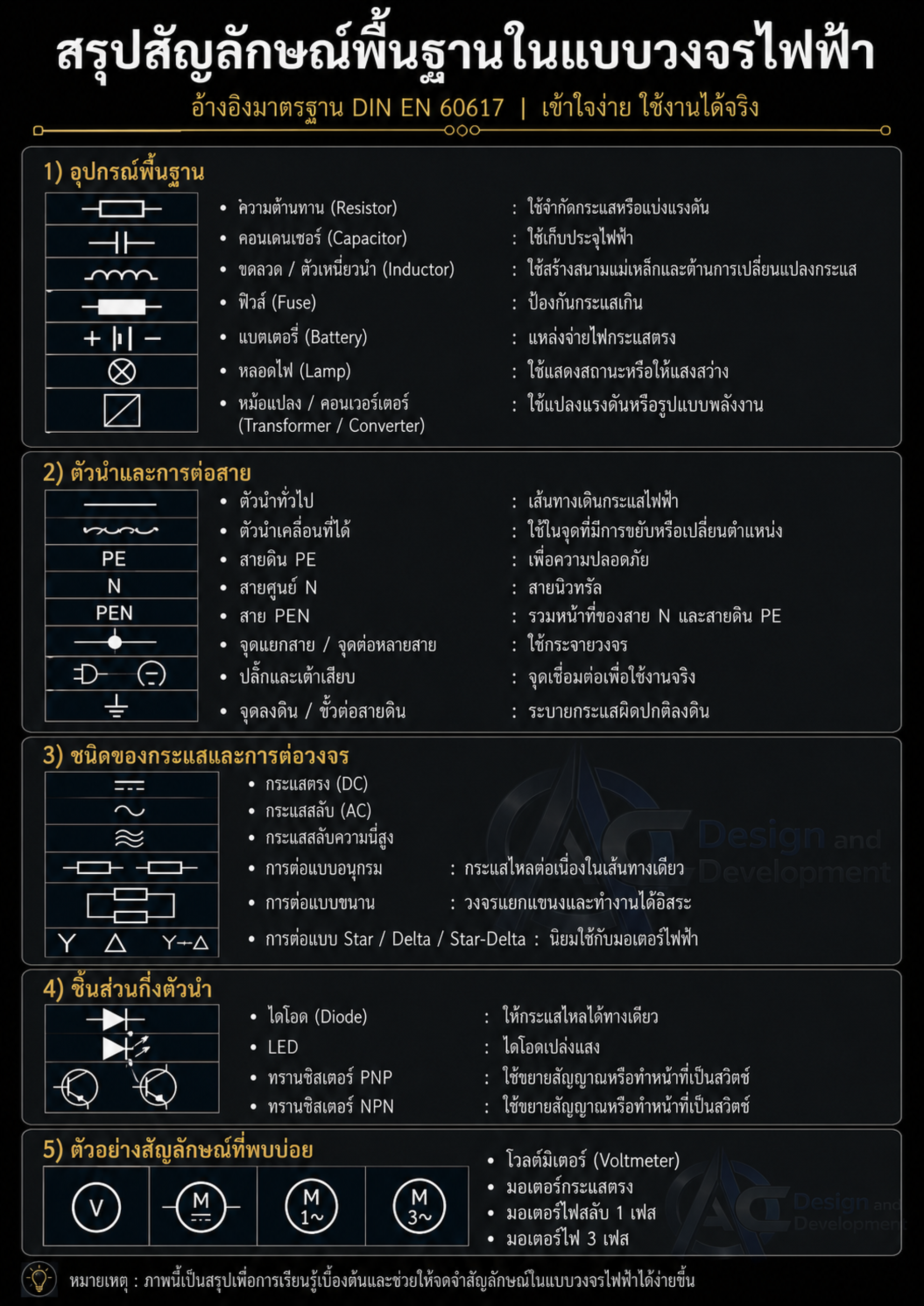

สรุปสัญลักษณ์ที่ใช้ในแบบวงจรไฟฟ้า

สัญลักษณ์ในแบบวงจรไฟฟ้าเป็นภาษากลางที่ใช้ในการสื่อสารระหว่างผู้ออกแบบ วิศวกร ช่างไฟฟ้า และทีมติดตั้ง เพื่อให้เข้าใจการทำงานของอุปกรณ์ในระบบไฟฟ้าได้ตรงกัน ลดความผิดพลาดในการเดินสาย ติดตั้ง ตรวจสอบ และซ่อมบำรุงเครื่องจักร

เนื้อหานี้สรุปสัญลักษณ์ที่พบบ่อยในงานไฟฟ้าและระบบควบคุม เช่น

1. สัญลักษณ์อุปกรณ์พื้นฐาน
เช่น ความต้านทาน คอนเดนเซอร์ ขดลวด ฟิวส์ แบตเตอรี่ หลอดไฟ หม้อแปลง และคอนเวอร์เตอร์ ซึ่งเป็นอุปกรณ์ที่พบได้ทั่วไปในแบบวงจรไฟฟ้า

2. สัญลักษณ์ตัวนำและการต่อสาย
เช่น ตัวนำไฟฟ้า จุดต่อสาย จุดแยกสาย สายดิน PE สายศูนย์ N และสาย PEN ซึ่งช่วยให้เข้าใจเส้นทางการเดินสายและการเชื่อมต่อภายในวงจร

3. ชนิดของกระแสและรูปแบบการต่อวงจร
เช่น กระแสตรง DC กระแสสลับ AC การต่อแบบอนุกรม การต่อแบบขนาน และการต่อมอเตอร์แบบ Star, Delta และ Star-Delta

4. สัญลักษณ์ชิ้นส่วนกึ่งตัวนำ
เช่น ไดโอด LED และทรานซิสเตอร์ PNP/NPN ซึ่งใช้ในงานอิเล็กทรอนิกส์ งานควบคุมสัญญาณ และระบบ Automation

5. สวิตช์ เซนเซอร์ รีเลย์ และอุปกรณ์ควบคุม
เช่น สวิตช์เปิด-ปิดวงจร สวิตช์เปลี่ยนทาง Capacitive Sensor, Inductive Sensor, Magnetic Sensor, Optical Sensor, รีเลย์แม่เหล็กไฟฟ้า และรีเลย์หน่วงเวลา

6. วงจรลอจิกและอุปกรณ์หน่วงเวลา
เช่น RS Flip-Flop, T Flip-Flop, อุปกรณ์หน่วงการเปิดวงจร และอุปกรณ์หน่วงการปิดวงจร ซึ่งใช้ในงานควบคุมลำดับการทำงานของเครื่องจักร

การเข้าใจสัญลักษณ์เหล่านี้จะช่วยให้อ่านแบบไฟฟ้าได้ถูกต้อง วิเคราะห์การทำงานของระบบได้ง่ายขึ้น และช่วยให้การออกแบบ ติดตั้ง หรือแก้ไขปัญหาเครื่องจักรมีความแม่นยำมากขึ้น
