งานสวมตามระบบ ISO คืออะไร และสำคัญอย่างไรในงานวิศวกรรม

งานสวมตามระบบ ISO คืออะไร และสำคัญอย่างไรในงานวิศวกรรม

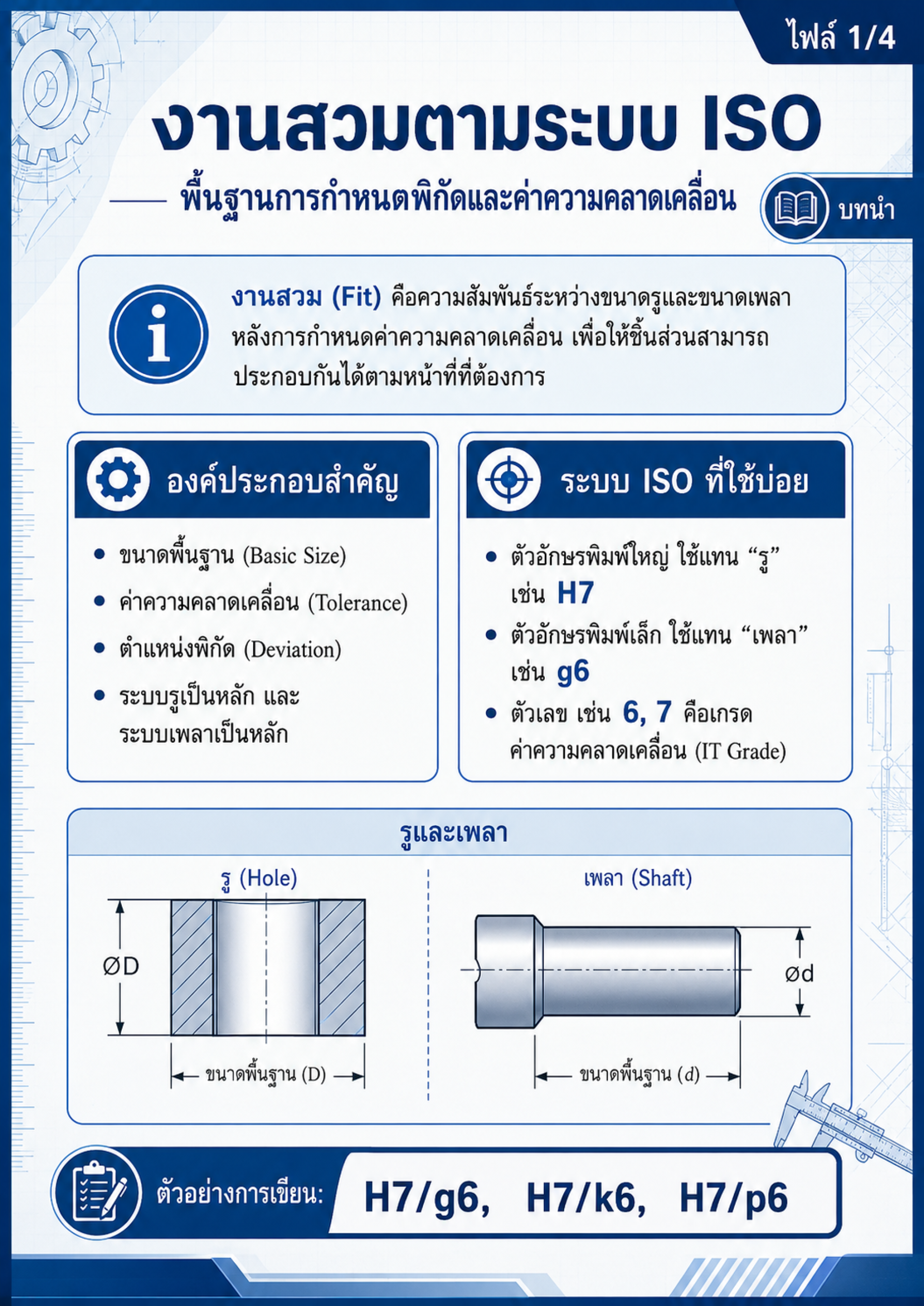

งานสวมตามระบบ ISO เป็นหลักการกำหนดความสัมพันธ์ระหว่าง รู (Hole) และ เพลา (Shaft) โดยใช้ค่าพิกัดและค่าความคลาดเคลื่อนเป็นตัวควบคุม เพื่อให้ชิ้นส่วนสามารถประกอบกันได้ตามหน้าที่ที่ต้องการ เช่น หมุนได้ เลื่อนได้ จัดศูนย์ได้ หรือยึดแน่นเพื่อรับแรงบิด

ในการออกแบบชิ้นส่วนเครื่องจักร วิศวกรไม่สามารถกำหนดขนาดให้ “พอดีเป๊ะ” ได้ 100% เพราะกระบวนการผลิตจริงมีค่าความคลาดเคลื่อนเสมอ ดังนั้นจึงต้องกำหนดขอบเขตของขนาดที่ยอมรับได้ เช่น H7/g6, H7/k6 หรือ H7/p6 เพื่อควบคุมคุณภาพของงานผลิตและการประกอบ

ประเภทของงานสวมหลัก ๆ แบ่งได้เป็น 3 แบบ ได้แก่

1. Clearance Fit – งานสวมหลวม
เหมาะสำหรับชิ้นส่วนที่ต้องการให้เกิดการหมุนหรือการเลื่อน เช่น บูช เพลาเลื่อน หรือชิ้นส่วนที่ต้องถอดประกอบง่าย โดยขนาดรูจะใหญ่กว่าขนาดเพลาเสมอ

2. Transition Fit – งานสวมพอดีหรือก้ำกึ่ง
เหมาะกับงานที่ต้องการความแม่นยำของตำแหน่ง เช่น ฮับ ปลอก หรือชิ้นส่วนที่ต้องการจัดศูนย์ อาจเกิดระยะหลวมหรือระยะแน่นเล็กน้อย ขึ้นอยู่กับค่าความคลาดเคลื่อนที่กำหนด

3. Interference Fit – งานสวมแน่น
เหมาะสำหรับชิ้นส่วนที่ต้องการยึดแน่นและรับแรงบิด เช่น เฟือง พูเลย์ หรือฮับ โดยขนาดเพลาจะใหญ่กว่าขนาดรู และมักต้องใช้แรงกด การให้ความร้อน หรือความเย็นช่วยในการประกอบ

การเลือกงานสวมที่ถูกต้องจึงต้องพิจารณาจากหน้าที่ของชิ้นส่วน ความเร็วรอบ แรงที่รับ วิธีการประกอบ ความสามารถของกระบวนการผลิต และวิธีการตรวจวัด หากเลือกค่าพิกัดไม่เหมาะสม อาจทำให้ประกอบยาก หลวมเกินไป แน่นเกินไป เกิดการสึกหรอ หรือทำให้เครื่องจักรทำงานผิดพลาดได้

ดังนั้น งานสวมตามระบบ ISO จึงเป็นพื้นฐานสำคัญของการออกแบบเครื่องจักรและชิ้นส่วนกลไก เพื่อให้การผลิต การประกอบ และการใช้งานมีความแม่นยำ ปลอดภัย และได้มาตรฐาน
