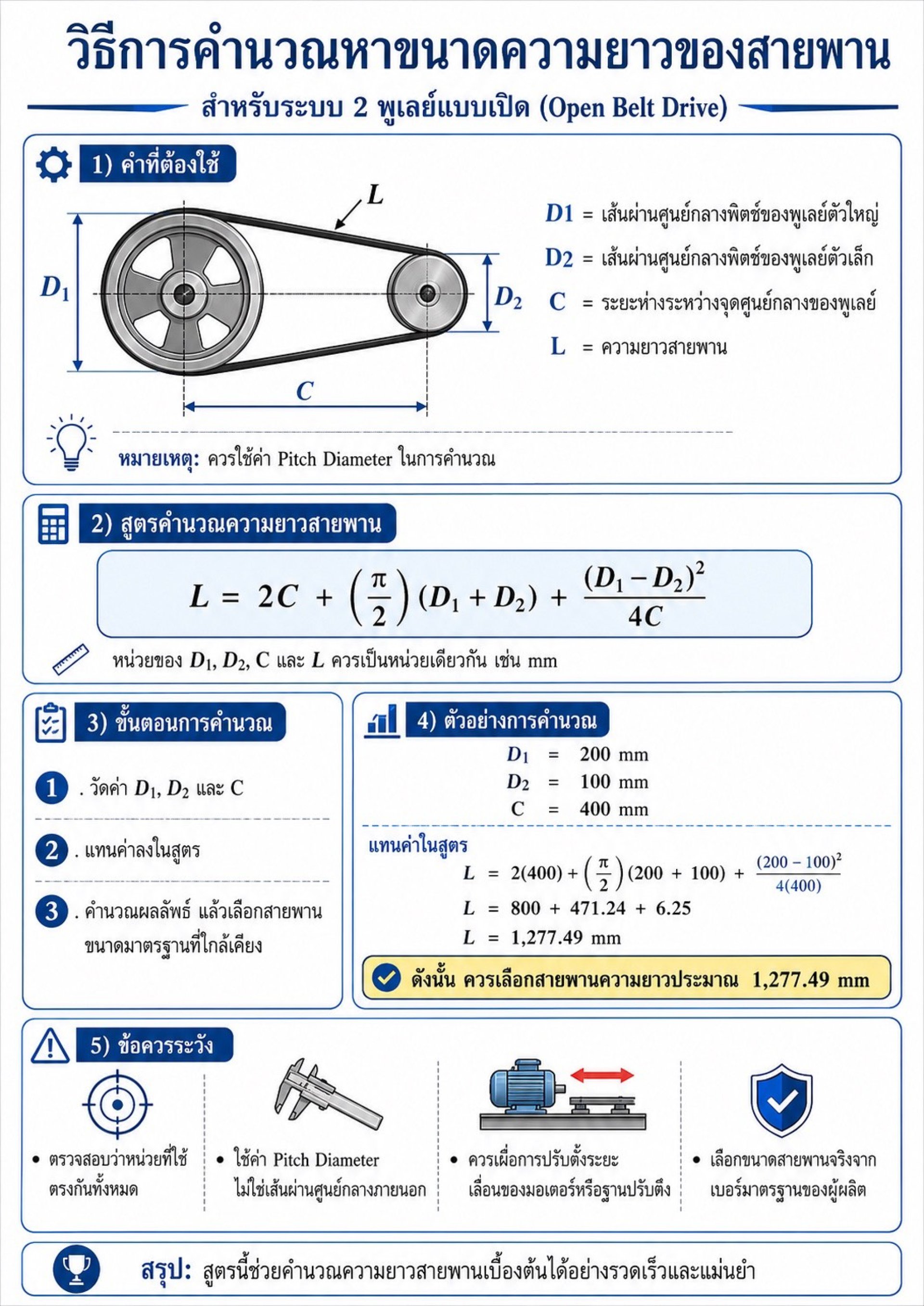

วิธีการคำนวนหาขนาดความยาวของสายพาน

การออกแบบระบบส่งกำลังด้วยสายพานจำเป็นต้องคำนวณความยาวสายพานให้สัมพันธ์กับขนาดของพูเลย์และระยะห่างระหว่างจุดศูนย์กลางของเพลา หากเลือกความยาวสายพานไม่เหมาะสม อาจทำให้เกิดปัญหาในการติดตั้ง การปรับตั้งความตึง และประสิทธิภาพในการส่งกำลังของเครื่องจักร

สำหรับระบบ 2 พูเลย์แบบเปิด (Open Belt Drive) ค่าหลักที่ใช้ในการคำนวณประกอบด้วย

D1 = เส้นผ่านศูนย์กลางพิตช์ของพูเลย์ตัวใหญ่
D2 = เส้นผ่านศูนย์กลางพิตช์ของพูเลย์ตัวเล็ก
C = ระยะห่างระหว่างจุดศูนย์กลางของพูเลย์
L = ความยาวสายพาน

สูตรคำนวณความยาวสายพานโดยประมาณ คือ

L = 2C + (π/2)(D1 + D2) + (D1 - D2)² / 4C

โดยหน่วยของ D1, D2, C และ L ควรเป็นหน่วยเดียวกัน เช่น มิลลิเมตร (mm) เพื่อป้องกันความผิดพลาดในการคำนวณ

ตัวอย่างการคำนวณ

กำหนดให้
D1 = 200 mm
D2 = 100 mm
C = 400 mm

แทนค่าลงในสูตร

L = 2(400) + (π/2)(200 + 100) + (200 - 100)² / 4(400)
L = 800 + 471.24 + 6.25
L = 1,277.49 mm

ดังนั้น ควรเลือกสายพานที่มีความยาวใกล้เคียงกับ 1,277.49 mm โดยอ้างอิงจากขนาดมาตรฐานของผู้ผลิตสายพาน

ในทางวิศวกรรม ควรใช้ค่า Pitch Diameter ในการคำนวณ ไม่ควรใช้เส้นผ่านศูนย์กลางภายนอกของพูเลย์โดยตรง เพราะตำแหน่งการทำงานจริงของสายพานจะอยู่บริเวณแนวพิตช์ของสายพาน นอกจากนี้ ควรเผื่อระยะสำหรับการปรับตั้งความตึงของสายพาน เช่น รางเลื่อนมอเตอร์ ฐานปรับตึง หรือชุดปรับระยะ เพื่อให้สามารถติดตั้งและบำรุงรักษาได้สะดวก

การคำนวณความยาวสายพานอย่างถูกต้องตั้งแต่ขั้นตอนออกแบบ จะช่วยลดความผิดพลาดในการผลิต ลดเวลาแก้ไขหน้างาน และช่วยให้ระบบส่งกำลังของเครื่องจักรทำงานได้อย่างเสถียรและมีอายุการใช้งานที่ยาวนานขึ้น
